Unterstützte Geräte

Device Type	Variants	Modbus TCP (Ethernet)	RS485
DDSU666	230V-5/80A 230V-100A/40mA	✅	✅
DTSU666	3x230V/400V-5/80A 3x230V/400V-1.5(6)A 3x230V/400V-100A/40mA
DTSU666HW
DTSU666-20		❌

Verbindung

Die Kommunikation zwischen der MidTeq und dem Energiezähler erfolgt über einen RS-485-Serialbus oder Modbus TCP.

Es wird empfohlen, geschirmte Kabel mit verdrillten Paaren für optimale Leistung zu verwenden. Für kurze Distanzen kann ein verdrilltes Paar aus einem Netzwerkkabel (mindestens CAT5e) verwendet werden.

Die folgenden Richtlinien gelten:

• Maximale Entfernung: Die Gesamtlänge des Kabels, einschließlich des Hauptkabels und der Abzweigungen, ist auf 100 Meter begrenzt.
• Anschließen mehrerer Energiezähler: Das Kabel sollte von Zähler zu Zähler in Reihe geschaltet oder vom Hauptkabel abgezweigt werden (Abzweigungen dürfen 1 Meter nicht überschreiten).
• Lange Distanzen: Es wird empfohlen, am Ende des Hauptkabels einen 120Ω Abschlusswiderstand zu installieren und den Abschlusswiderstand am MidTeq EMS zu aktivieren.

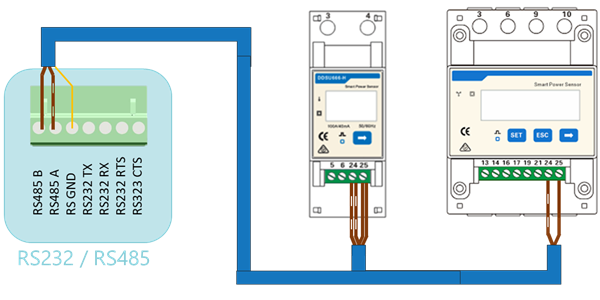

RS485 Wiring

• For correct RS485 wiring: Follow the guidelines for RS485 wiring.
• If the wiring shown in the table below is incorrect, please let us know.
• There is no general consensus in the industry about the usage of A and B for the RS485 polarity, so it may be counterintuitive and opposite of what you might expect for some devices.

Device	MidTeq EMS model OM1	MidTeq EMS model IG8	RS485-USB converter	RS485-Ethernet converter
Terminal 24	RS485 A	RS485_POS	RS485 A	TX+
Terminal 25	RS485 B	RS485_NEG	RS485 B	TX-
N/A	RS GND	GND	Not available	G

NOTE: RS485 Device Addresses

• You MUST give each device on the RS485 bus a unique address. Check the manual of the device on how to do this.
• Use lower addresses first (1, 2, ...) because the MidTeq EMS will find them faster!
• For each device, it is generally recommended to stick with the factory default baud rate, parity, and stop bits. The MidTeq EMS will scan on those first.
