Dispositivos Soportados

Device Type	Variants	Modbus TCP (Ethernet)	RS485
DDSU666	230V-5/80A 230V-100A/40mA	✅	✅
DTSU666	3x230V/400V-5/80A 3x230V/400V-1.5(6)A 3x230V/400V-100A/40mA
DTSU666HW
DTSU666-20		❌

Conexión

La comunicación entre el MidTeq y el medidor de energía se realiza a través de un bus serie RS-485 o Modbus TCP.

Se recomienda utilizar cables blindados con pares trenzados para un rendimiento óptimo. Para distancias cortas, se puede usar un par trenzado de un cable de red (mínimo CAT5e).

Se aplican las siguientes directrices:

• Distancia Máxima: La longitud total del cable, incluida la cable principal y las ramas, está limitada a 100 metros.
• Conexión de Múltiples Medidores de Energía: El cable debe estar en cadena de un medidor a otro o ramificarse del cable principal (las ramas no deben exceder 1 metro).
• Distancias Largas: Se recomienda instalar una resistencia de terminación de 120Ω al final del cable principal y activar la resistencia de terminación en el MidTeq EMS.

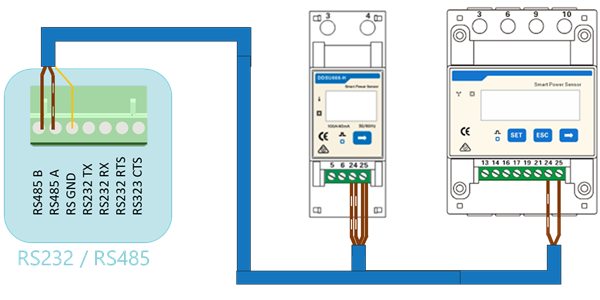

RS485 Wiring

• For correct RS485 wiring: Follow the guidelines for RS485 wiring.
• If the wiring shown in the table below is incorrect, please let us know.
• There is no general consensus in the industry about the usage of A and B for the RS485 polarity, so it may be counterintuitive and opposite of what you might expect for some devices.

Device	MidTeq EMS model OM1	MidTeq EMS model IG8	RS485-USB converter	RS485-Ethernet converter
Terminal 24	RS485 A	RS485_POS	RS485 A	TX+
Terminal 25	RS485 B	RS485_NEG	RS485 B	TX-
N/A	RS GND	GND	Not available	G

NOTE: RS485 Device Addresses

• You MUST give each device on the RS485 bus a unique address. Check the manual of the device on how to do this.
• Use lower addresses first (1, 2, ...) because the MidTeq EMS will find them faster!
• For each device, it is generally recommended to stick with the factory default baud rate, parity, and stop bits. The MidTeq EMS will scan on those first.
