Dispositifs Pris en Charge

Device Type	Variants	Modbus TCP (Ethernet)	RS485
DDSU666	230V-5/80A 230V-100A/40mA	✅	✅
DTSU666	3x230V/400V-5/80A 3x230V/400V-1.5(6)A 3x230V/400V-100A/40mA
DTSU666HW
DTSU666-20		❌

Connexion

La communication entre le MidTeq et le compteur d'énergie s'effectue via un bus série RS-485 ou Modbus TCP.

Il est recommandé d'utiliser des câbles blindés avec des paires torsadées pour des performances optimales. Pour les courtes distances, une paire torsadée provenant d'un câble réseau (minimum CAT5e) peut être utilisée.

Les directives suivantes s'appliquent :

• Distance Maximale : La longueur totale du câble, y compris le câble principal et les branches, est limitée à 100 mètres.
• Connexion de Plusieurs Compteurs d'Énergie : Le câble doit être enchaîné de compteur à compteur ou dérivé du câble principal (les branches ne doivent pas excéder 1 mètre).
• Longues Distances : Il est recommandé d'installer une résistance de terminaison de 120Ω à l'extrémité du câble principal et d'activer la résistance de terminaison sur le MidTeq EMS.

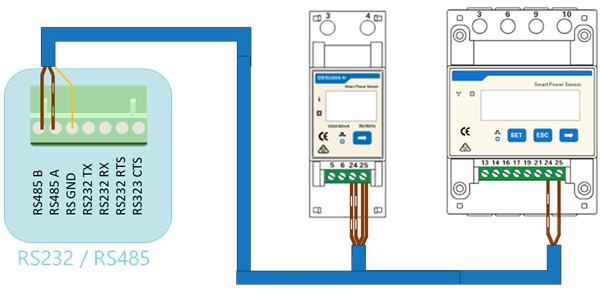

RS485 Wiring

• For correct RS485 wiring: Follow the guidelines for RS485 wiring.
• If the wiring shown in the table below is incorrect, please let us know.
• There is no general consensus in the industry about the usage of A and B for the RS485 polarity, so it may be counterintuitive and opposite of what you might expect for some devices.

Device	MidTeq EMS model OM1	MidTeq EMS model IG8	RS485-USB converter	RS485-Ethernet converter
Terminal 24	RS485 A	RS485_POS	RS485 A	TX+
Terminal 25	RS485 B	RS485_NEG	RS485 B	TX-
N/A	RS GND	GND	Not available	G

NOTE: RS485 Device Addresses

• You MUST give each device on the RS485 bus a unique address. Check the manual of the device on how to do this.
• Use lower addresses first (1, 2, ...) because the MidTeq EMS will find them faster!
• For each device, it is generally recommended to stick with the factory default baud rate, parity, and stop bits. The MidTeq EMS will scan on those first.
