Dispositivi Supportati

Device Type	Variants	Modbus TCP (Ethernet)	RS485
DDSU666	230V-5/80A 230V-100A/40mA	✅	✅
DTSU666	3x230V/400V-5/80A 3x230V/400V-1.5(6)A 3x230V/400V-100A/40mA
DTSU666HW
DTSU666-20		❌

Connessione

La comunicazione tra il MidTeq e il misuratore di energia avviene tramite un bus seriale RS-485 o Modbus TCP.

Si raccomanda di utilizzare cavi schermati con coppie intrecciate per prestazioni ottimali. Per distanze brevi, si può utilizzare una coppia intrecciata da un cavo di rete (minimo CAT5e).

Si applicano le seguenti linee guida:

• Distanza Massima: La lunghezza totale del cavo, inclusi il cavo principale e i rami, è limitata a 100 metri.
• Collegamento di Più Misuratori di Energia: Il cavo deve essere interconnesso da misuratore a misuratore o diramato dal cavo principale (i rami non devono superare 1 metro).
• Distanze Lunghe: Si raccomanda di installare una resistenza di terminazione da 120Ω all'estremità del cavo principale e attivare la resistenza di terminazione sul MidTeq EMS.

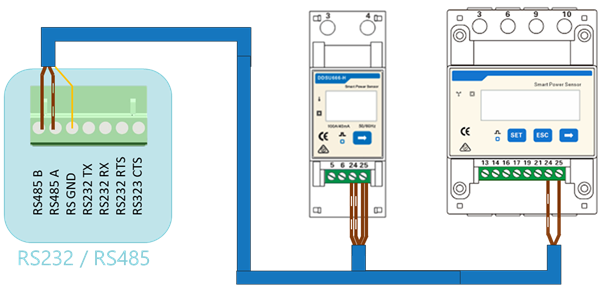

RS485 Wiring

• For correct RS485 wiring: Follow the guidelines for RS485 wiring.
• If the wiring shown in the table below is incorrect, please let us know.
• There is no general consensus in the industry about the usage of A and B for the RS485 polarity, so it may be counterintuitive and opposite of what you might expect for some devices.

Device	MidTeq EMS model OM1	MidTeq EMS model IG8	RS485-USB converter	RS485-Ethernet converter
Terminal 24	RS485 A	RS485_POS	RS485 A	TX+
Terminal 25	RS485 B	RS485_NEG	RS485 B	TX-
N/A	RS GND	GND	Not available	G

NOTE: RS485 Device Addresses

• You MUST give each device on the RS485 bus a unique address. Check the manual of the device on how to do this.
• Use lower addresses first (1, 2, ...) because the MidTeq EMS will find them faster!
• For each device, it is generally recommended to stick with the factory default baud rate, parity, and stop bits. The MidTeq EMS will scan on those first.
